构建三相交流绕组及其旋转磁场的虚拟仿真软件

一、应用客户

重庆大学、南昌大学、昆明理工大学

二、产品介绍

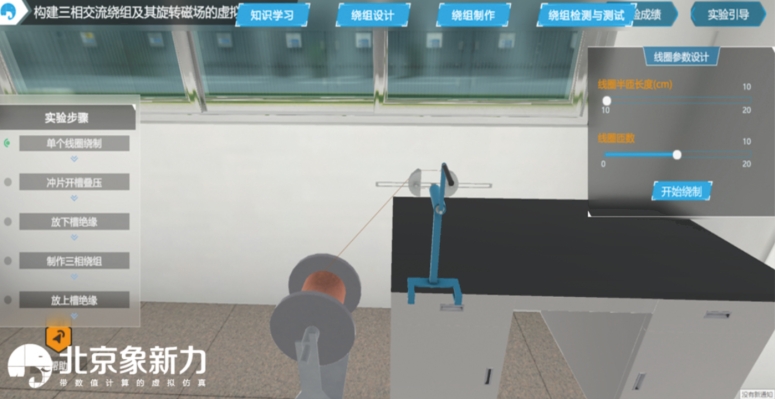

本软件由三相交流电机内部结构、绕组制造的三维场景和系统机理仿真数学模型等部分组成。其实验对象包括铁芯、铜导线，主要设备包括可调频、调相、调幅的三相电源、槽形冲压机、冲片叠压机、绕线机、手工嵌线机等。通过交流绕组三维模型和旋转磁场的三维立体空间全景展示，使学生理解交流绕组的相关概念，结构和工作原理；结合已学习和掌握的相关知识，分析和设计交流绕组的参数，并且通过虚拟仿真实验进行验证；综合交流异步电机和交流同步电机的定子绕组结构和原理，进一步扩展到交流异步电机、交流同步电机的工程设计和工程应用。

三、实验内容

电机结构认识

绕组设计

绕组参数学习

绕组制作

绕组展开图连接

绕组检测与测试

四、支撑课程

电机学、电机试验、电机电器工艺与工装
