先进发电过程典型控制系统虚拟仿真软件

一、应用客户

华北电力大学

二、产品介绍

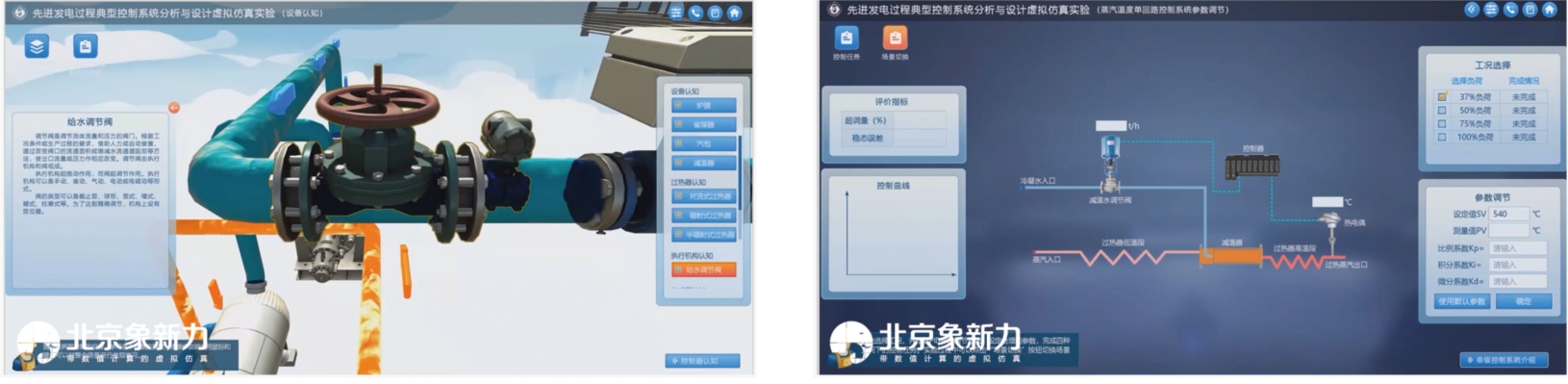

本项目面向《过程控制技术与系统》等课程，建设发电过程典型热工系统动态特性及控制系统设计虚拟仿真实验平台。平台采用三维虚拟仿真技术，构建与实际电厂过热蒸汽温度产生、电厂锅炉汽包水位控制等过程一致的虚拟环境。产品包括：系统组成、测点选取、设备选型、设备安装调试及控制器参数整定与调节等实验交互环节。

三、产品特色

该虚拟仿真实验教学课侧重培养学生的动手能力和进行科研分析的能力和方法。热力发电过程具有流程复杂、

规模庞大等特点，生产过程常常伴有高温、高压等环节，因此很难在实验室中构建与火电过程相近的实验对象。本项目采用虚拟仿真技术设计，将传统的教学方法进一步延伸和扩展，构建一个高度融合、高度沉浸、高度交互的教学环境。通过设计锅炉汽包水位控制、过热汽温控制等系统，使学生了解过程控制系统的主要构成、控制策略设计与整定等方法，同时学会进行科研的方法和手段。

四、实验内容

热力发电过程汽包水位测量系统及控制执行器的基本认知

单回路PID控制方法

过热蒸汽温度的测量系统及控制执行器的基本认知

过程控制系统的基本构成要素及指标

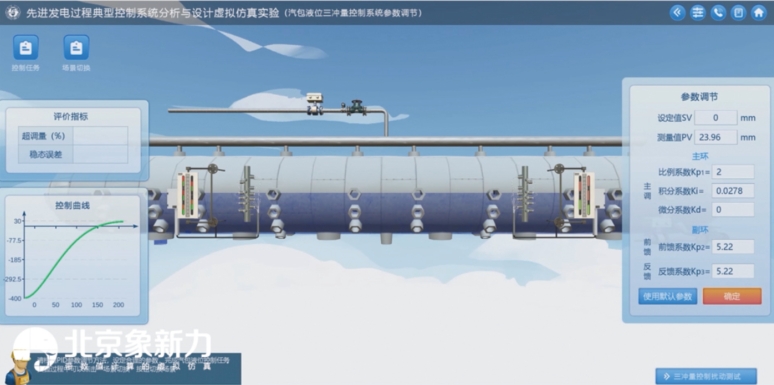

单冲量、双冲量及三冲量控制系统组成及控制器参数整定方法

串级控制系统组成及各控制器的参数整定方法

采用导前微分信号构成的双回路过热蒸汽温度控制系统组成及反馈控制器和微分器参数设计方法

五、支撑课程

过程控制与自动化仪表、信号分析与处理、自动检测技术、先进控制技术、热力学、热工实验
