大型发电机组电气运行虚拟仿真软件

一、应用客户

福州大学至诚学院、上海电力大学、河南工学院、武汉电力职业技术学院

二、产品介绍

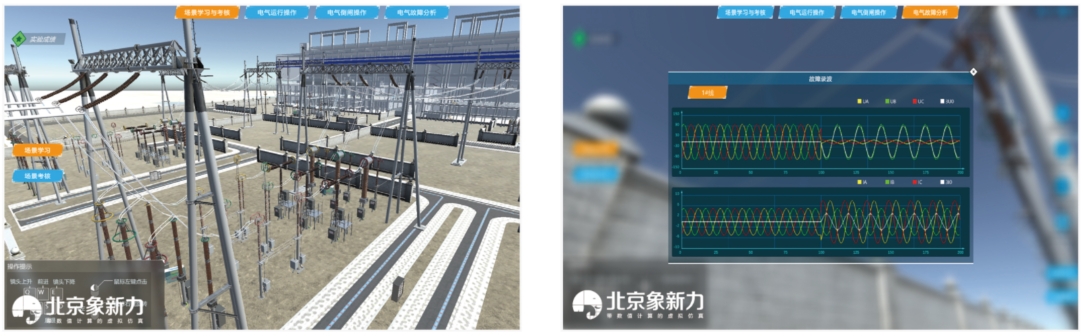

软件以国内某电厂1000MW火力发电机组为原型，根据其发电、变电、输电整个电力系统运行参数搭建了详细的电力系统运行仿真模型，保证了实验数据的真实性和正确性。项目在虚拟3D环境中对多种电力设备进行了程序化属性嵌入，比如发电机、断路器等的设备参数，当鼠标点击可详细呈现出来。通过模拟真实机组的运行，向学生展示并网前后，励磁调节系统、调速系统各调节参数对发电机的影响。操作票的开具完全遵守相关操作手册，严格按照电力系统实际工作过程履行逐级审批签字手续，使学生得到最贴近工程实践的训练。设置了线路常见的故障类型，对于不同故障类型，分别内置了对应的故障波形，可根据不同的故障波形，反向分析线路发生了何种故障。还包含继电保护重合闸知识的学习，可使学生观察在不同模式下，发生不同类型故障时，断路器的工作方式。

三、产品特色

本实验教学项目用3D仿真技术有效嵌入实景虚拟仿真系统，搭建一个高度还原的火电机组发电及其附属设备的组成。能够在该平台上开设基础性、专业性和综合性实验，满足所有阶段本科生和研究生的实验教学需求，是对传统实验教学模式的补充、延伸与拓展。其融合情景交互和探究创新等教学方法，并在实验教学过程中实施。将复杂、抽象的理论原理形象化，更加贴近电力系统工程应用场景。再现电网在多种条件下的运行状态，实现实际系统中难以开展的实验，相对于传统物理模拟的教学方法，避免了对实际物理设备的复杂操作，降低了实验成本，显著提高了实验安全性与可靠性。

四、实验内容

电力系统一次设备认知

同步发电机励磁控制

同步发电机调速(调频)控制

发电机并网控制

操作票开具

五防知识学习

重合闸模式

电力系统故障分析

五、支撑课程

发电厂电气部分、发电厂电气运行、发电厂变电站电气设备
