220kV变电站运行及故障处理虚拟仿真软件

一、应用客户

华北电力大学、河南科技大学、内蒙古机电职业技术学院、内蒙古交通职业技术学院、重庆电力高等专科学校、吉林水利电力职业学院

二、产品介绍

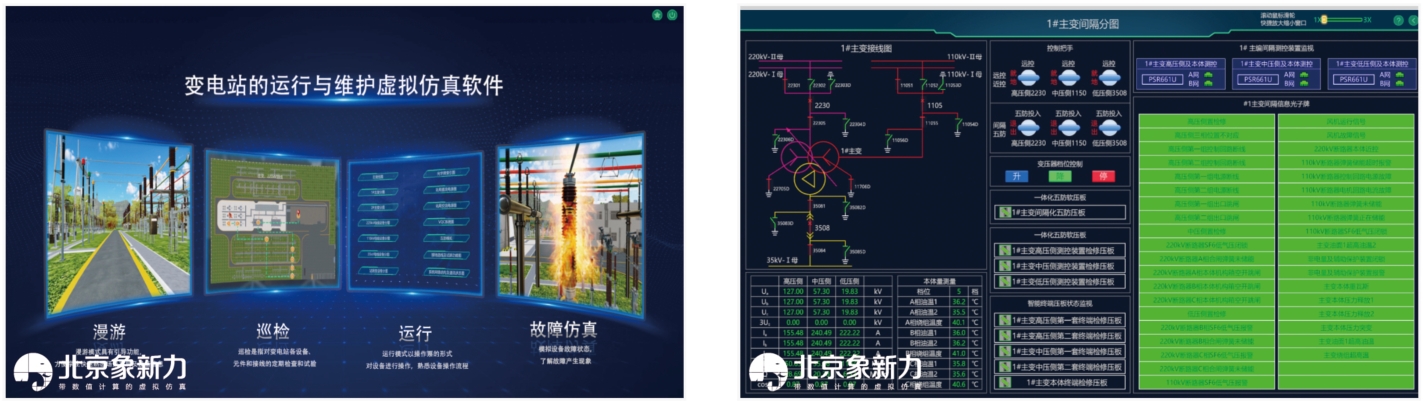

变电站以某国网220kV真实变电站为原型进行三维建模和数学建模仿真，配备容量为240MV·A的变压器两台，110kV、220kV设备为AlS布置，35KV为室内铠装成套柜，接线方式为220kV双母线接线两回路电源供电，35kV为双母线接线。软件包含漫游、巡检、运行、故障仿真四大模块。漫游模块中，可以进行变电站各个设备的学习。巡检模块中，九个电气设备，随机40个巡检项目。运行模块中，可以在二维NCS界面及三维场景中进行典型操作票和图形票操作。故障仿真模块中，根据随机产生的故障现象及报警信息，进行故障分析。根据分析结果去处理故障，处理完成之后还需要恢复运行。

三、产品特色

1、仿真精度高，准确模拟220kV变电站的运行和故障情况。

2、支持多种场景模拟，包括正常运行、负载波动、设备故障等。

3、提供交互式操作，包括设备控制、参数调整、故障处理等。

4、提供故障诊断与处理功能，快速定位和解决问题。

5、数据记录与分析功能，帮助用户了解系统状况和故障原因。

6、提供学习资源支持，如故障处理手册、培训视频等。

7、采用可视化界面，清晰呈现变电站结构和电气连接信息。

四、实验内容

(1)场景漫游

(2)设备内部结构学习

(3)巡检

(4)倒闸操作

(5)五防开票

(6)故障处理

五、支撑课程

发电厂电气部分、变电站综合自动化技术、发电厂与变电站电气设备
