凸轮机构动态特性虚拟仿真软件

一、应用客户

上海交通大学

二、产品介绍

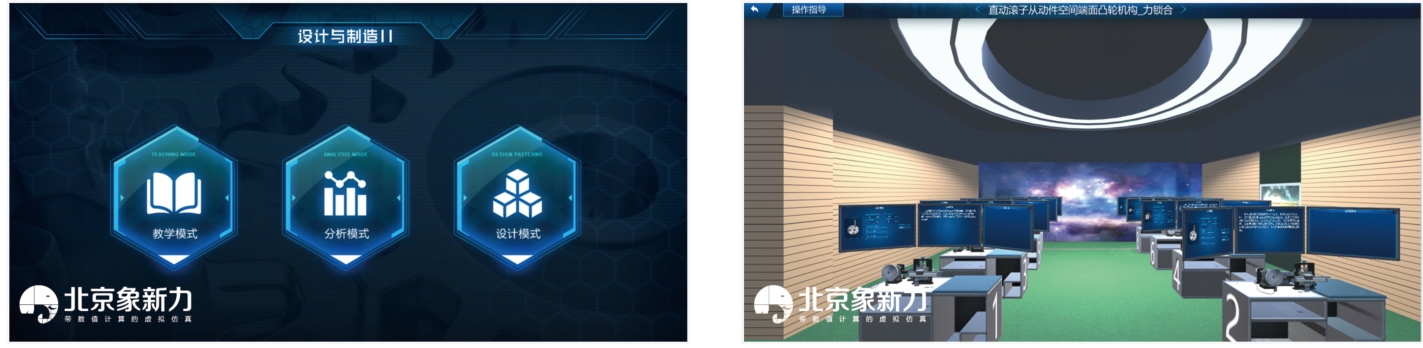

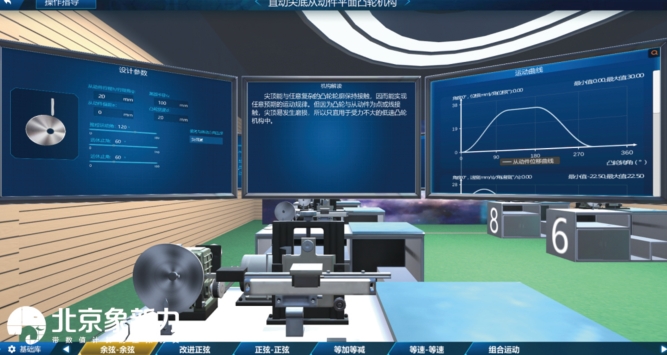

凸轮机构与动态特性虚拟仿真实验提供了开放的交互式实验平台。学生可通过分析模式学习分析系统内置的8种凸轮的多种不同运动形式；在设计模式中，学生可在凸轮参数列表中对基圆半径、推程角、回程角等参数进行设计，可得到不同参数的凸轮机构，从而探究不同参数设置时凸轮运动的实际意义，并实时显示凸轮运动时机构压力角、速度、加速度、位移等的变化，生成运动曲线以便于学生进行自主分析总结。

三、产品特色

将虚拟仿真技术与传统教学相结合，真实再现凸轮机构的学习、设计、调整等过程，让学生在虚拟环境下，直观体验式学习了解凸轮相关知识原理，掌握凸轮设计过程中相关从动件运动规律选择、凸轮机构类型的确定、凸轮廓线的确定等知识，对于学生学习掌握有关凸轮机构的结构、工作原理、设计方法等知识很有帮助，可以很好地增强学生综合运用知识和实践创新的能力。

四、实验内容

1.直动尖底从动件平面凸轮机构

2.直动滚子从动件平面凸轮机构

3.直动平底从动件平面凸轮机构

4.摆动尖底从动件平面凸轮机构

5.摆动滚子从动件平面凸轮机构

6.摆动平底从动件平面凸轮机构

7.直动滚子从动件空间端面凸轮机构(力锁合)

8.圆柱槽凸轮机构(形锁合)

五、支撑课程

设计与制造lI、机械原理、机械设计、动力学
