烟气脱硫系统虚拟仿真软件

一、应用客户

浙江工商大学、上海海洋大学、中南林业科技大学

二、产品介绍

本软件采用石灰石-石膏湿法烟气脱硫工艺，模拟的系统范围包括：火力发电机组烟气系统、吸收塔系统、石灰石浆液制备系统、石灰石供浆系统、废水处理系统、工艺水系统以及石膏脱水系统等，包含管线布局、设备内部结构等。吸收塔DCS系统与三维泵阀相绑定，实现——对应。底层机理模型实现了不限阀门及泵的操作顺序，依旧能够与实际现象一致，满足了学生依据反应规律自由探索实验的学习需求。

三、产品特色

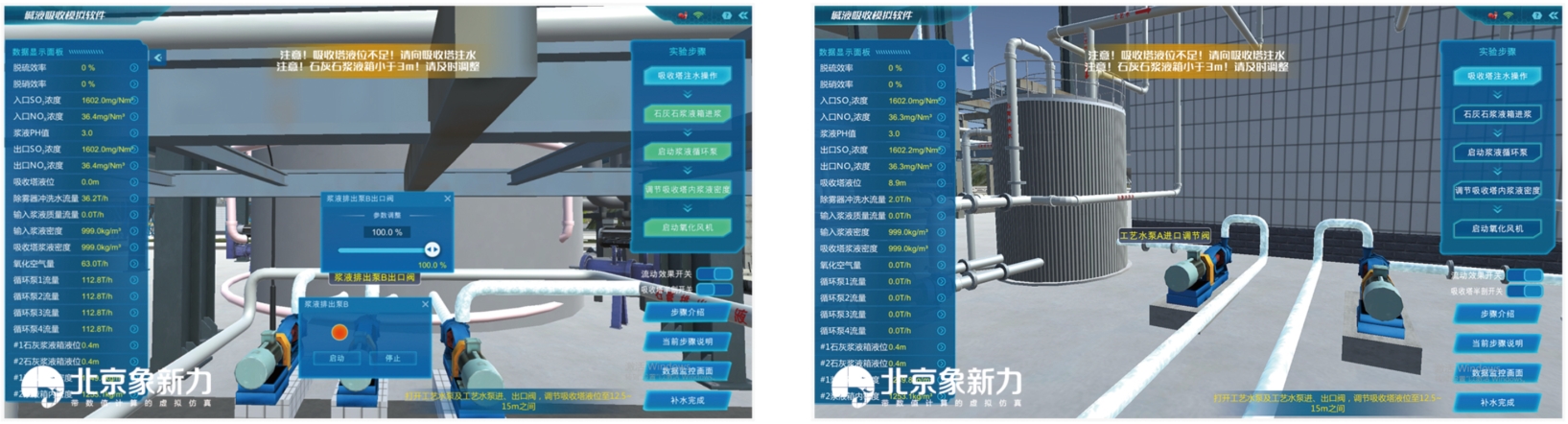

数据可视化并实时更新

在实验过程中能够随时调取二维数据画面，对系统中的参数，如温度、压力、流量、水位、脱硫效率、脱硝效率、pH值、进出口SO₂浓度、浆液密度等参数进行集中监控。并对上述数据能够进行曲线趋势分析。并对重点参数要形成趋势曲线、图表、柱状图等可视化数据。

操作方式不限制，可操作范围广

用户可以在三维场景中对脱硫系统的设备、阀门进行任意操作，软件不固定于既定操作流程。对于用户不符合规程的设备操作方式，软件不会出现报错，强制退出、卡死等情况，而是在数据和现象上出现相应的结果及反应。

可定制化工艺，自动化参数

在脱硫系统运行时，仿真软件能够自动按照用户所设计的工况、阀门、电机的开度状态自动计算实时运行参数，便于学生学习和探索实验规律。

四、实验内容

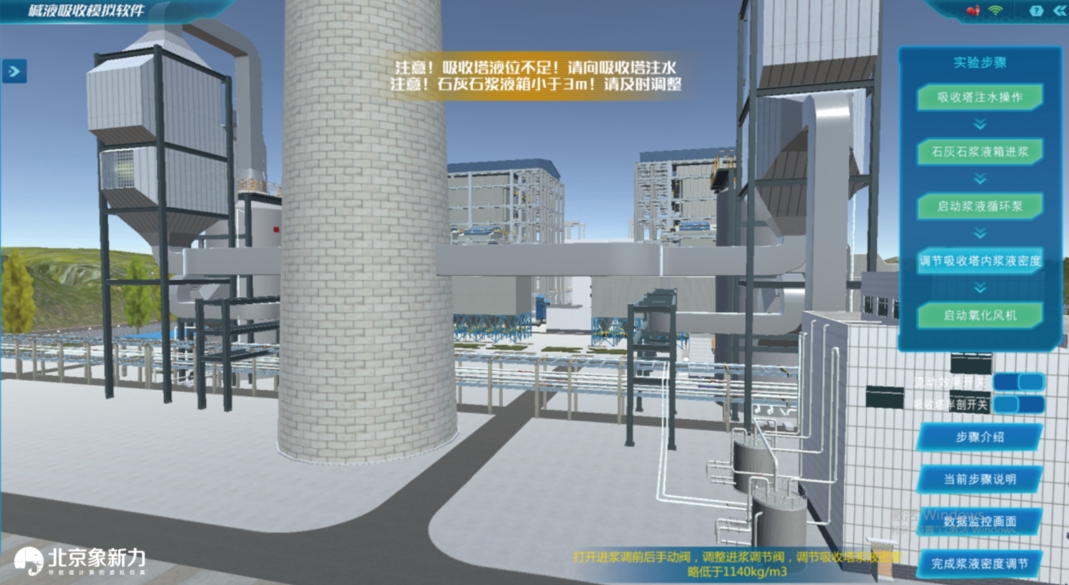

吸收塔工艺系统认知：软件对设备进行三维建模，并展示剖面结构及运行机理，介绍吸收塔各组成部分及工艺原理介绍；

吸收塔注水操作：吸收塔在运行初要向其注水，打开工艺水泵及水泵进出阀向吸收塔进行补水以达到吸收塔运行液位要求；

石灰石浆液进箱：制浆系统配置的石灰石浆液，通过管路运送至吸收塔，观察浆液箱液位变化规律调节前后阀门，脱去烟气中的SO₂;

启动浆液循环泵：打开浆液循环泵将吸收塔底部的浆液注入喷淋层，由喷淋层向下喷淋浆液，充分接触烟气中的SO₂,从而更有效地进行脱硫；

调节吸收塔浆液密度：打开吸收塔进浆调节阀、进浆调节阀前阀及进浆调节阀后阀。将浆液输送至吸收塔内调节吸收塔内浆液密度，最高至1140kg/m³;

启动氧化风机：启动氧化风机，向吸收塔内鼓入空气，空气中的O₂将CaSO₃氧化成CaSO₄,然后与水结合形成CaSO₄·2H₂0,此过程能够促进SO₂的吸收。

五、支撑课程

环境工程原理、大气污染控制工程、环境化学
