控制理论虚拟仿真软件

一、应用客户

北方工业大学、宁波大学、武汉理工大学、内蒙古机电职业技术学院

二、产品介绍

人们可以利用对一类物理系统的研究代替对另一类具有同样微分方程的物理系统的研究，从而给自动控制系统的实验带来很大方便，考虑到经济性和教学要求，本产品利用高性能运算放大器配合不同的输入阻抗网络和反馈阻抗网络来模拟控制系统的各种环节，再由多个环节组成系统对整个控制系统进行模拟，达到帮助学生了解控制系统原理的目的。

三、产品特色

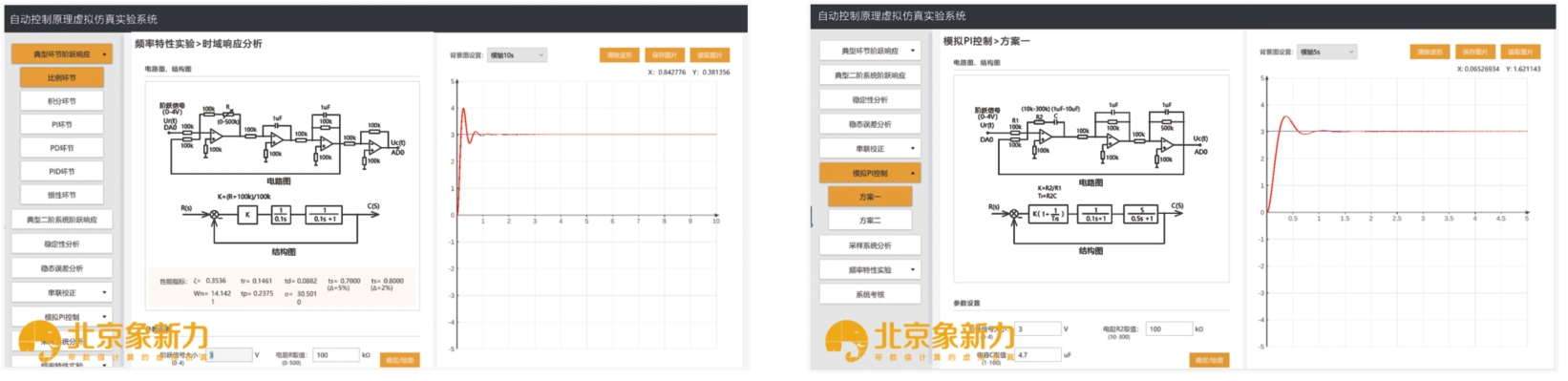

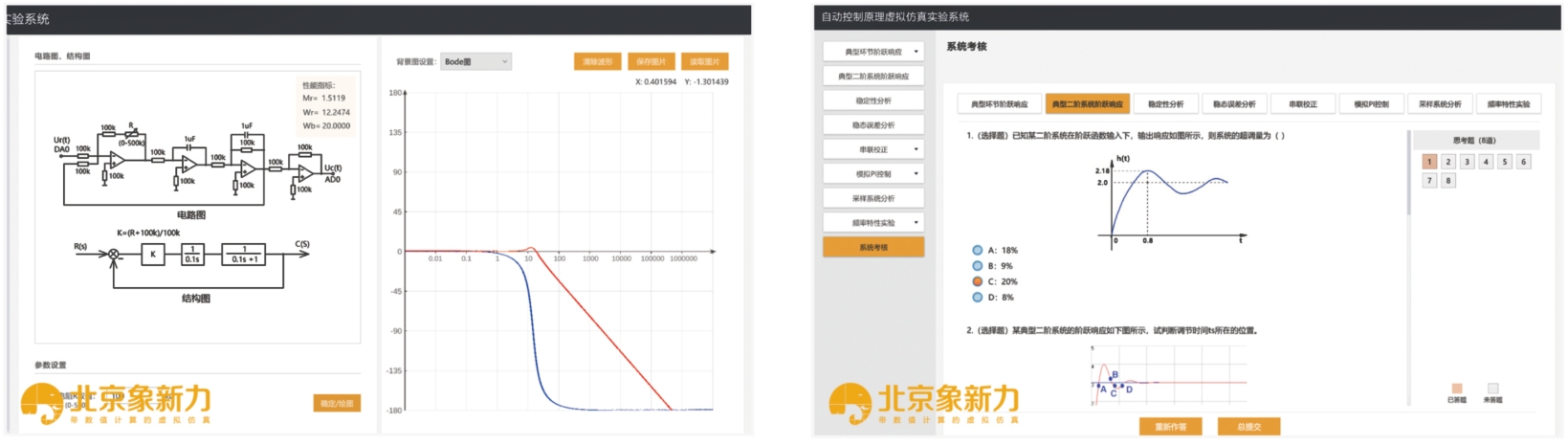

本产品通过放大器配合不同阻抗网络模拟常见的控制系统，如比例环节、积分环节、惯性环节、典型二阶系统阶跃响应、稳定性分析、串联校正、采样系统分析、频率特性实验等。学生可以设置不同的参数，通过观察阶跃响应曲线，了解控制系统的相关规律。

四、实验内容

典型环节阶跃响应实验

典型二阶环节阶跃响应实验

稳定性分析实验

稳态误差分析实验

串联校正实验

模拟PI控制实验

采样系统分析实验

频率特性实验

五、支撑课程

电路、自动控制原理、模拟电子技术、数字电子技术、现代控制理论、信号分析与处理
