机构运动简图分析软件

一、应用客户

上海交通大学、南昌航空大学、华北理工大学、深圳职业技术学院

二、产品介绍

本实验包含破碎机、牛头刨床、剪床机构、转动导杆泵、移动导杆、曲柄摇杆泵、位置偏差补偿机构、步进输送机构等多种类型机构，以自由度计算、运动简图分析等方式，让学生自主进行学习。

三、产品特色

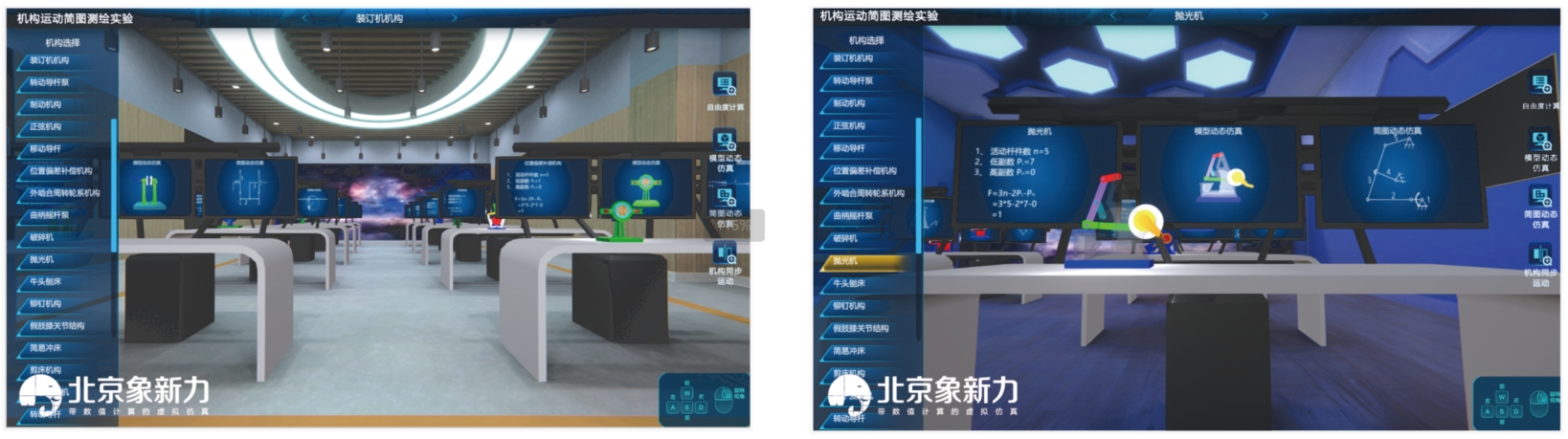

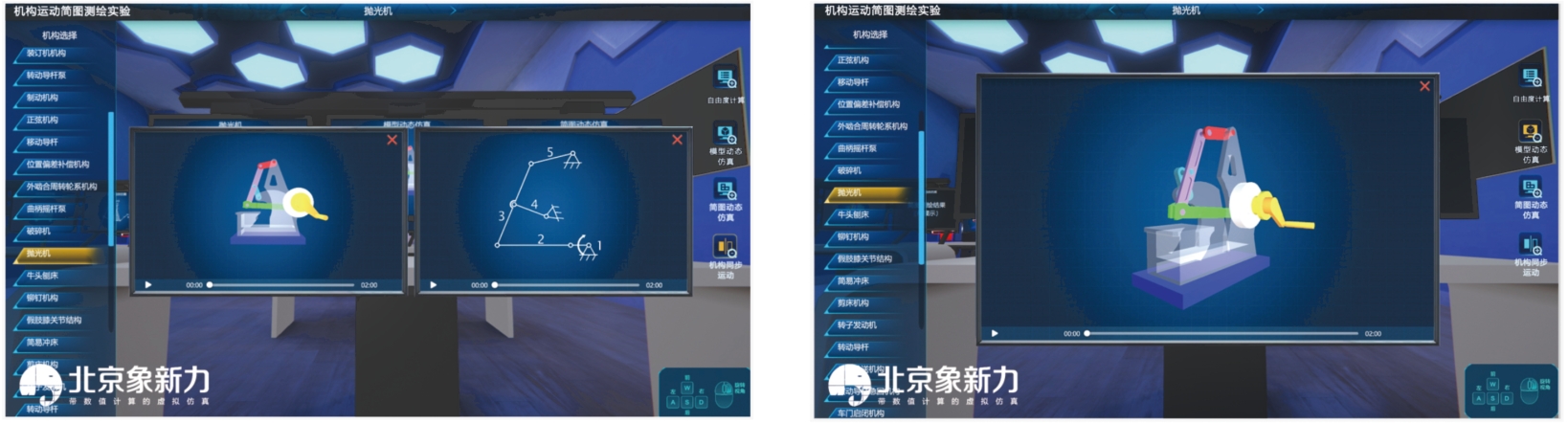

以三维模型为主，辅以自由度计算，同时展示机构运动简图的形式，呈现机构运动简图的相关知识；实验中三维模型支持自由旋转及缩放操作，另外三维模型和机构运动简图支持运动展示。通过多种机构运动分析，反复加强学生对机构简图的理解以及自由度的计算，大大加强了教学效果。

四、实验内容

机构自由度计算

机构简图绘制

装订机机构认知

转动导杆泵认知

制动机构认知

正弦机构认知

移动导杆认知

位置偏差补偿机构

外啮合周转轮系机构

五、支撑课程

机械原理、机械制造、机器人学
