金砖国家职业技能大赛-可再生能源虚拟实训

一、应用客户

金砖五国

二、产品介绍

本虚拟微电网实验室仿真实训系统采用双母线结构，分布式发电模拟单元、微电网接入与能量管理单元、微电网储能与稳定控制单元、微电网分布式能源接入单元、微电网交直流负荷管理单元、微电网监控平台等部分组成。微电网的监控与能量管理采用中央管理机与中央控制PLC配合模式，仪表与微电网保护器通过RS485独立连接到中央管理机或连接到串口服务器上，通过以太网连接中央管理机。PLC及上位机SCADA软件亦通过以太网进行连接。一共138个组件，用户可以在三维场景中对所有的组件进行介绍学习。

三、产品特色

本虚拟仿真软件模拟可再生能源工程应用的工作场景和流程，真实再现了光伏、风机和储能微电网的安装流程和运行原理，包含劳保穿戴、工具仪表使用、看图纸、系统安装、制作线、接线、调试、运行等一系列环节。软件包含练习和考核两种运行模式。软件可以进行中英文切换功能。

四、实验内容

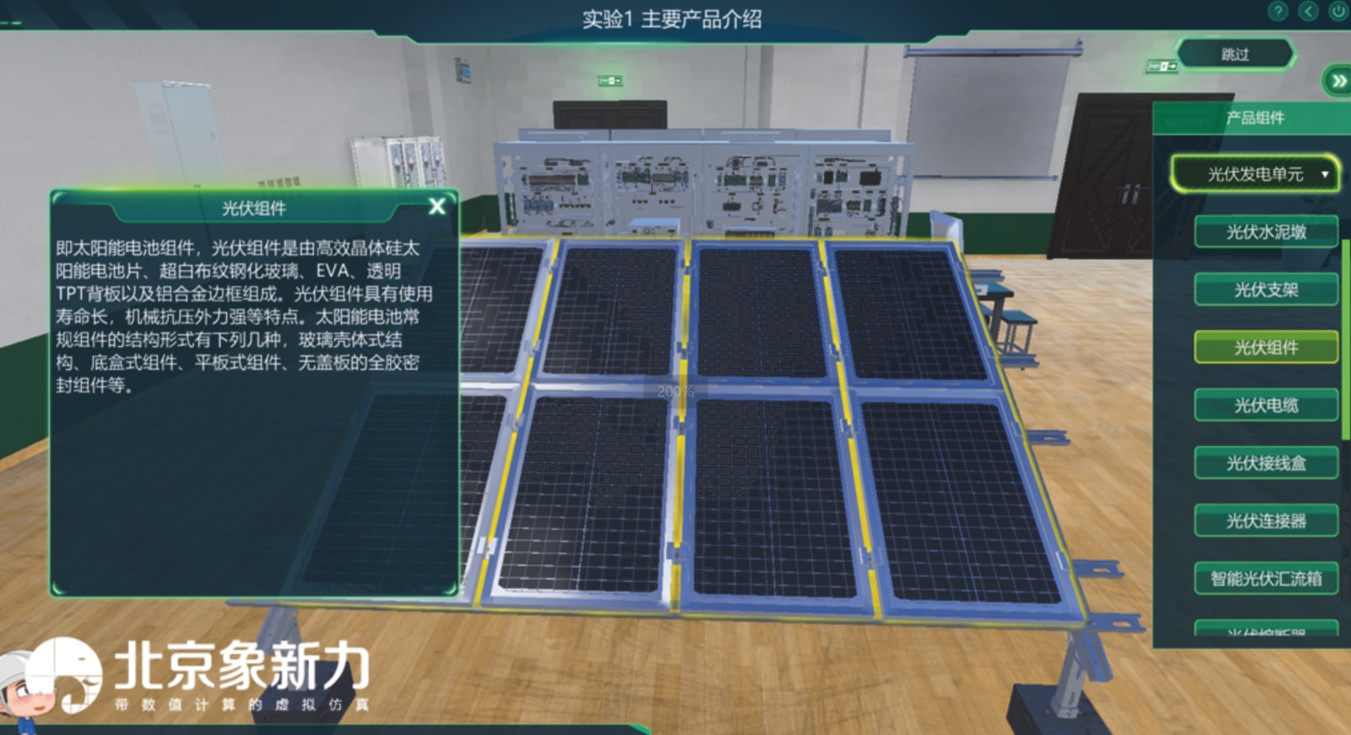

主要产品介绍

实验准备

电池组件分选

电池组件支架安装

电池组件安装

汇流箱安装

汇流箱内部接线

电池组件的接线

蓄电池组接线

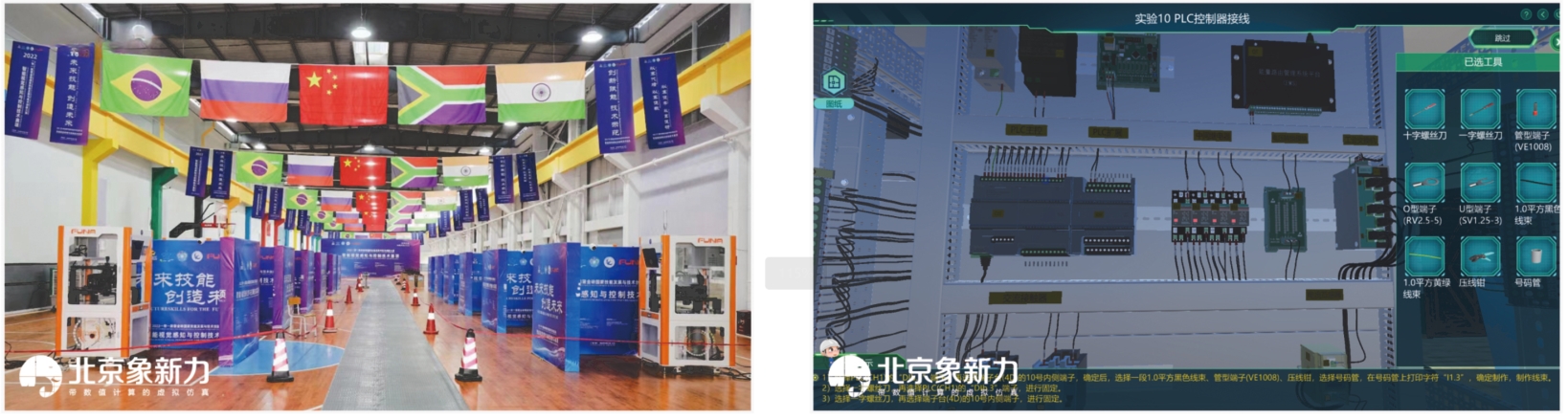

PLC控制器接线

太阳能控制器接线

以太网通讯接线

系统并网电源供电接线

系统辅助电源供电接线

系统电源供电调试

离网运行启动操作

并网运行启动操作
