供配电虚实结合仿真实验系统

一、应用客户

南昌航空大学、福建农林大学、吉林工业职业技术学院

二、产品介绍

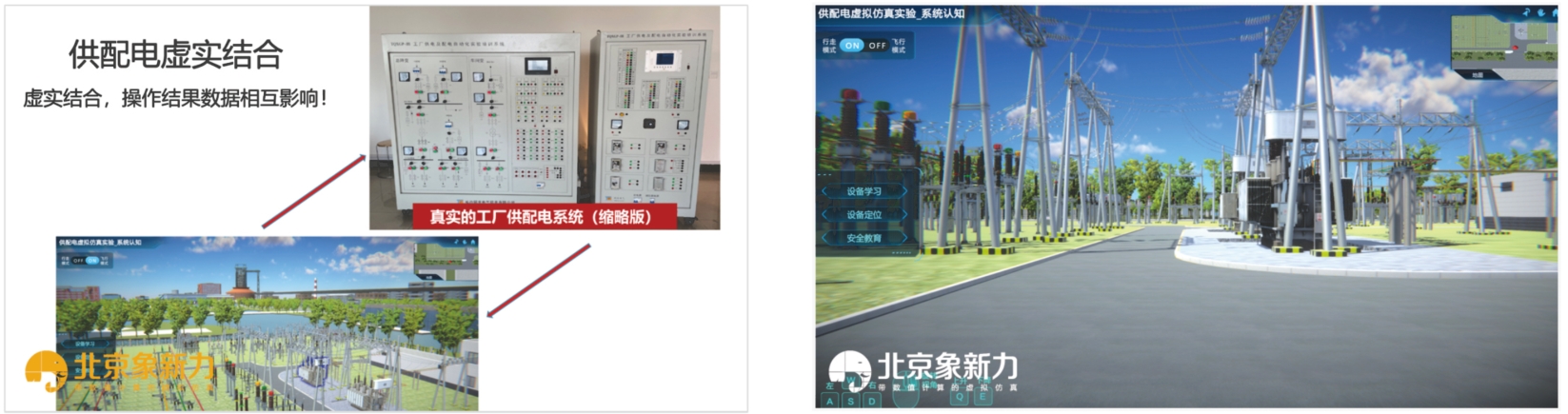

系统认知模块，可以进行设备学习、设备定位、安全教育，了解供配电系统基本知识。操作票模式，学生可以进行十几种操作票模式的典型票操作。故障模式，包括线路相间短路、变压器重瓦斯、线路单相接地、断路器单相重合闸四种典型故障的故障现象、故障前后数据及曲线展示、故障分析。虚实结合模块，真实的缩略版工厂供配电系统配合虚拟三维工厂进行实验，虚实结合，操作的结果相互影响。

三、产品特色

实验以系统认知、操作票模式、故障模式、虚实结合四种模块进行设计。三维场景与主接线图——对应，对三维设备的操作亦会反馈到DCS主接线图中；所有操作票流程严格遵循五防要求，错误操作设备将不被允许动作；故障分析时，根据故障后的现象、波形与数据可查找出相应的故障位置；连接硬件设备进行数字孪生虚实结合仿真。

四、实验内容

设备学习及安全教育

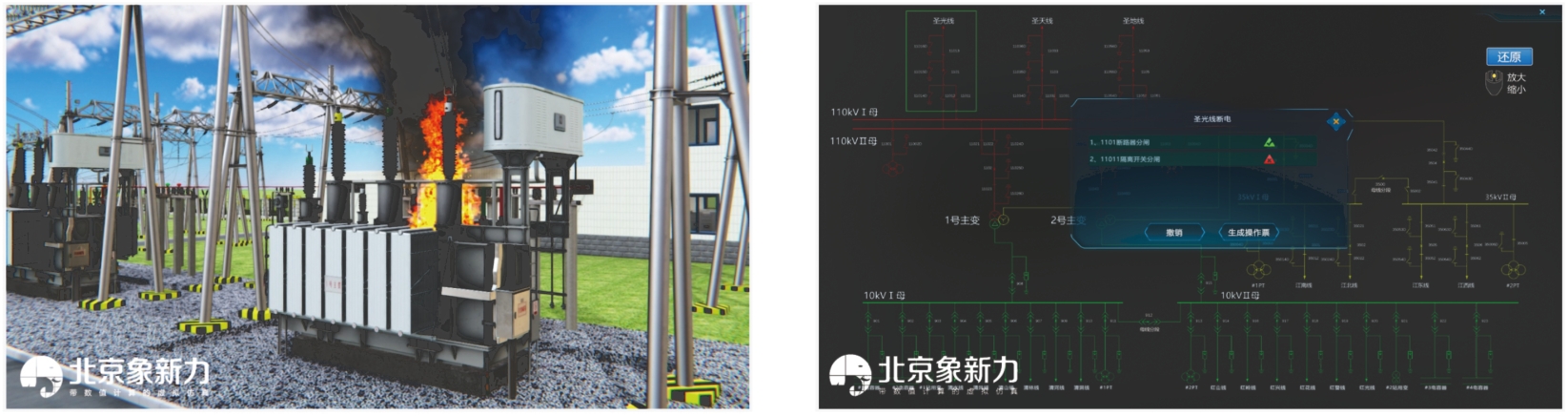

常见故障仿真

硬件支持实验十多种

十几种典型操作票

虚实结合仿真

五、支撑课程

热工自动化技术、自动控制原理、热工自动控制系统
